LP -Mini SMD Drosler -Lav pris

LP Serien - Induktorer på ringkerner for overflade-montering. Designet til brug i applikationer hvor energilagring er nødvendig for vedligeholdelse af en meget stabil induktans når hurtige ændringer af strømmen finder sted.
Disse induktorer er fortræffelige til filtrering af HF signaler samtidig med at de accepterer såvel en betydelig DC strøm som AC ripplespænding i switchmode strømforsyninger og i DC-DC omformere.		   LP Serien - Induktorer på ringkerner for overflade-montering


Kendetegn

  • Anvendelsesfrekvens til 1MHz
  • Høj energilagring med minimal mætning
  • Høj stabilitet fra ubelastet til fuldt belastet
  • SMD pakning velegnet for "pick and place" og med god co-planaritet
  • Guld belagte terminalunderlag sikrer fortræffelig loddebarhed
  • Designet som 1:1 Koblet Induktor (Serie eller Parallel) eller som 1:1 Isolations Transformer
  • Produceret i ISO-9001 godkendt fabrik
  • Testspænding mellem viklinger: 500 Vrms
  • Anvendelsestemperatur: -40°C til +85°
  • Testfrekvens: Induktans målt ved 0.10V AC ved 10kHz


Applikationer

  • DC-DC Omformere
  • Common Mode Filter
  • Pulse Modulation
  • Switching Regulatorer
  • Step-up, Step-down, Inverter
  • Computer Lap-Tops

LP2-xxx-xx & LP3-xxx-xx
LP4-xxx-xx & LP5-xxx-xx

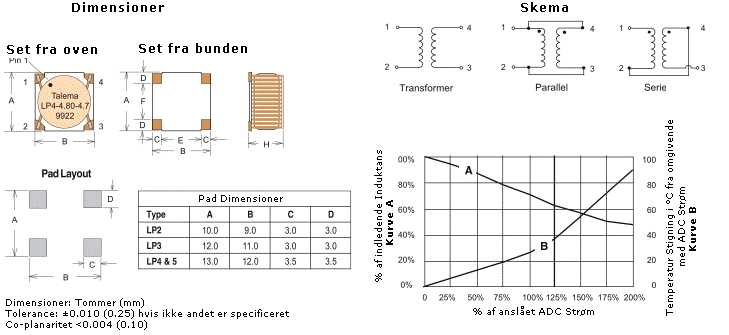

Mekanisk Layout

Elektriske Specifikationer ved 25°C

Type Nummer Parallel Forbindelse Serie Forbindelse Energi Lagring (µJ) * Dimensioner - Tommer (mm)
Fuldt
belastet
(ADC)		 LO (H) ±15% Ubelastet DCR mOhm Fuldt
belastet
(ADC)		 LO (H) ±15% Ubelastet DCR mOhm A B C D E F H
 LP2-4.40-2.2
 LP2-3.10-4.7
 LP2-2.08-10		 4,40
3,10
2,08		 2,2
4,7
10		 7
13
28		 2,20
1,55
1,04		 8,8
18,8
40		 28
52
 16,4
16,0
16,4		 0,354
(9,0)		 0,354
(9,0)		 0,098
(2,5)		 0,098
(2,5)		 0,157
(4,0)		 0,157
(4,0)		 0,232
(5,9)
 LP2-1.68-15
 LP2-1.40-22
 LP2-1.32-33		 1,68
1,40
1,32		 15
22
33		 52
70
83		 0,84
0,70
0,66		 60
88
132		 208
280
332		 16,0
16,2
16,0
 LP2-1.08-47
 LP2-0.80-68
 LP2-0.66-100		 1,08
0,80
0,66		 47
68
100		 139
241
295		 0,54
0,40
0,33		 188
272
400		 556
964
1.180		 21,2
20,2
15,8
 LP2-0.54-150
 LP2-0.44-220
 LP2-0.36-330		 0,54
0,44
0,36		 150
220
330		 521
784
960		 0,27
0,22
0,18		 600
880
1.320		 2.084
3.136
3.840		 16,1
15,8
15,8
 LP3-6.64-2.2
 LP3-4.46-4.7
 LP3-3.00-10		 6,64
4,46
3,00		 2,2
4,7
10		 5
12
26		 3,32
2,23
1,50		 8,8
18,8
40		 20
48
104		 31,7
32,2
32,8		 0,433
(11,0)		 0,433
(11,0)		 0,098
(2,5)		 0,098
(2,5)		 0,236
(6,0)		 0,236
(6,0)		 0,248
(6,3)
 LP3-2.42-15
 LP3-2.00-22
 LP3-1.62-33		 2,42
2,00
1,62		 15
22
33		 37
55
84		 1,21
1,00
0,81		 60
88
132		 148
220
336		 31,8
32,7
32,1
 LP3-1.34-47
 LP3-1.12-68
 LP3-0.94-100		 1,34
1,12
0,94		 47
68
100		 127
188
250		 0,67
0,56
0,47		 188
272
400		 508
752
1.000		 32,3
32,4
32,2
 LP3-0.76-150
 LP3-0.62-220
 LP3-0.50-330		 0,76
0,62
0,50		 150
220
330		 346
478
671		 0,38
0,31
0,25		 600
880
1.320		 1.384
1.912
2.684		 31,8
31,2
30,4
 LP3-0.42-470
 LP3-0.36-680		 0,42
0,36		 470
680		 1.003
1.500		 0,21
0,18		 1.880
2.720		 4.012
6.000		 30,5
32,3

Bemærk: Talema type LP-1 produceres ikke længere og erstattes af LC-1, en indstøbt version. Se LC datablad for elektriske specifikationer og dimensioner.

GÃ¥ til top

Elektriske Specifikationer ved 25°C

Type Nummer Parallel Forbindelse Serie Forbindelse Energi Lagring (µJ) * Dimensioner - Tommer (mm)
Fuldt
belastet
(ADC)		 LO (H) ±15% Ubelastet DCR mOhm Fuldt
belastet
(ADC)		 LO (H) ±15% Ubelastet DCR mOhm A B C D E F H
 LP4-7.40-2.2
 LP4-4.80-4.7
 LP4-3.36-10		 7,40
4,80
3,36		 2,2
4,7
10		 5
9
21		 3,70
2,40
1,68		 8,8
18,8
40		 20
36
84		 42,5
43,2
43,2		 0,472
(12,0)		 0,472
(12,0)		 0,118
(3,0)		 0,118
(3,0)		 0,236
(6,0)		 0,236
(6,0)		 0,248
(6,3)
 LP4-2.80-15
 LP4-2.30-22
 LP4-1.86-33		 2,80
2,30
1,86		 15
22
33		 35
50
76		 1,40
1,15
0,93		 60
88
132		 140
200
304		 43,2
43,6
43,9
 LP4-1.56-47
 LP4-1.32-68
 LP4-1.06-100		 1,56
1,32
1,08		 47
68
100		 112
167
250		 0,78
0,66
0,54		 188
272
400		 448
668
1.000		 43,1
43,4
42,9
 LP4-0.88-150
 LP4-0.72-220
 LP4-60-330		 0,88
0,72
0,60		 150
220
330		 307
470
657		 0,44
0,36
0,30		 600
880
1.320		 1.228
1.880
2.628		 42,8
42,0
44,0
 LP4-0.50-470
 LP4-0.40-680
 LP4-0.34-1000		 0,50
0,40
0,34		 470
680
1.000		 900
1.355
2.042		 0,25
0,20
0,17		 1.880
2.720
4.000		 3.600
5.420
8.168		 43,6
40,2
42,5
 LP5-6.40-4.7
 LP5-4.50-10
 LP5-3.50-15		 6,40
4,50
3,50		 4,7
10
15		 7
16
28		 3,20
2,25
1,75		 18,8
40
60		 28
64
112		 73,9
71,6
71,6		 0,472
(12,0)		 0,472
(12,0)		 0,118
(3,0)		 0,118
(3,0)		 0,236
(6,0)		 0,236
(6,0)		 0,327
(8,3)
 LP5-3.00-22
 LP5-2.44-33
 LP5-2.04-47		 3,00
2,44
2,04		 22
33
47		 38
52
72		 1,50
1,22
1,02		 88
132
188		 152
208
288		 71,6
72,6
72,1
 LP5-1.70-68
 LP5-1.40-100
 LP5-1.16-150		 1,70
1,40
1,16		 68
100
150		 86
128
218		 0,85
0,70
0,58		 272
400
600		 344
512
872		 71,3
71,6
73,4
 LP5-0.94-220
 LP5-0.78-330
 LP5-0.64-470		 0,94
0,78
0,64		 220
330
470		 298
451
604		 0,47
0,39
0,32		 880
1.320
1.880		 1.192
1.804
2.416		 71,5
73,8
70,9
 LP5-0.54-680
 LP5-0.44-1000
 LP5-0.36-1500
 LP5-0.30-2200		 0,54
0,44
0,36
0,30		 680
1.000
1.500
2.200		 934
1.629
2.483
3.773		 0,27
0,22
0,18
0,15		 2.720
4.000
6.000
8.800		 3.736
6.516
9.932
15.092		 73,2
71,4
71,6
72,9

Andre induktionsværdier og størrelser fremstilles efter ønske.

GÃ¥ til top



Bemærk:
1. L(µH): Induktans testet ved 10 mV og 10kHz.
2. Joule område (1/2LI2) er induktorens evne til at lagre energi.


Mekanisk Layout

Mekanisk Layout
