TE Serie - Enkelt Port Modul

Kendetegn

  • Lavprofil og letvægts 10/100 Base-T moduler er velegnede for ”pick and place” og med god co-planaritet
  • Møder IEEE 802.3u og ANSI X3.263 krav
  • SMD pakning for kompakt PCB montering
  • Fortræffelig kvalitet til yderst konkurrencedygtige priser p.g.a. høj-volumen produktion
  • Produceret i ISO-9001 godkendt fabrik


Elektriske Specifikationer ved @ 25°C

Induktans: 350µH minimum ved 100kHz, 100mVrms, 8mA
Minimum isolationsspænding: 1.500 Vrms
Lækinduktion: 0,4µH Typ. ved 1MHz
CW/W: 15pF typisk


Arbejdstemperatur: -40°C til +85°C
Opbevaringstemperatur: -45°C til +125°C
Standard pakning i enten anti-statiske rør eller i "tape & reel"




Kvalitet og ensartethed er garanteret gennem 100% test af de specificerede parametre for primær induktans, læk induktans, omsætningsforhold, DC modstand og koblings kapacitet. Dette sikrer at retur tab og puls bølge form kravene kan bibeholdes helt. Derudover er alle delene testet for 1.500V minimum isolation.

Applikationer

Vore 10/100BaseT transformer moduler indeholder send og modtag isolations transformere for at bibeholde stabil bølge form og dæmpning af common mode støj, samtidig med at de yder udstyrs isolation per IEEE 802.3. Høj impedans common mode quadro spoler for yderligere EMI dæmpning er blevet tilføjet til nogle modeller for FCC og CISPR 22 Klasse B attesteringskrav.

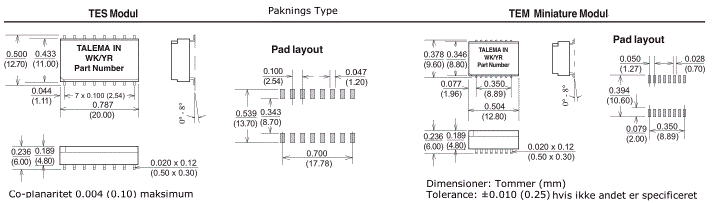

Pakningstype

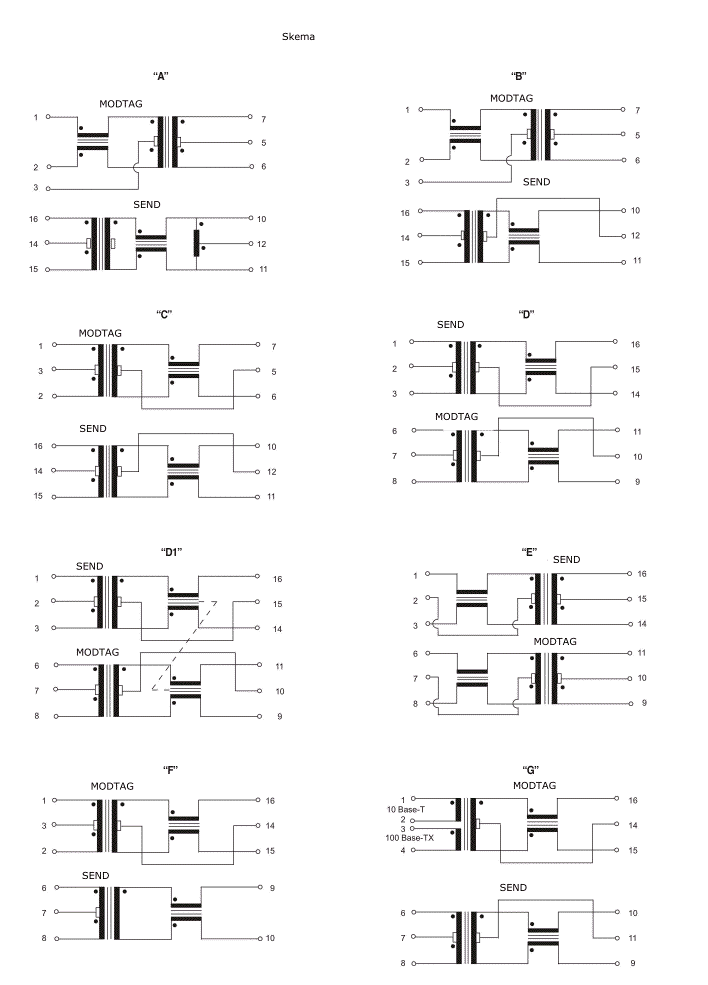

Skema A-G

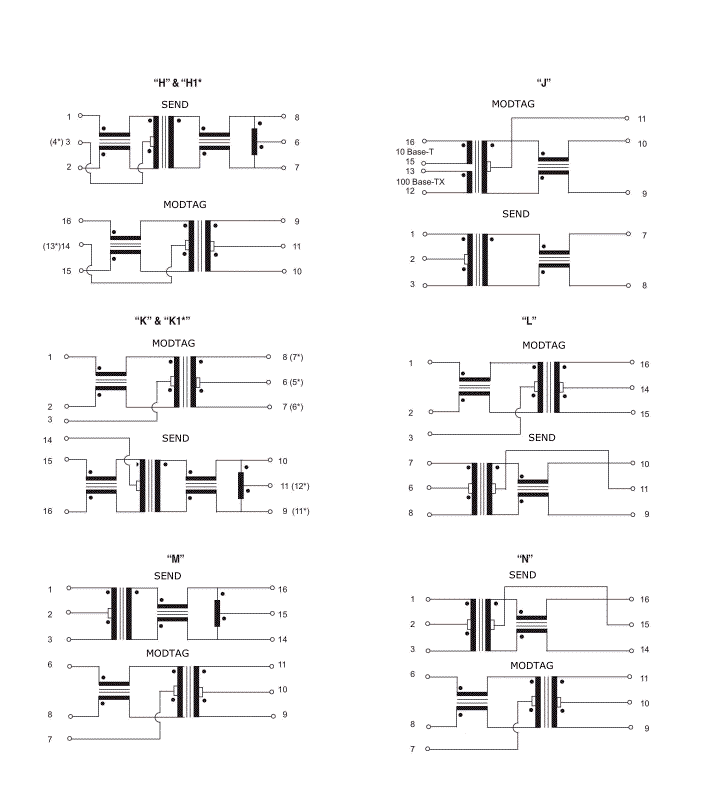

Skema H-N

TE Serien -10/100Base-T Enkelt Port Isolationstransformer Moduler

Type Nummer Omsætnings-
forhold
(Pri:Sek) 		 Indsætnings-
dæmpning
(dB Max)  		 Returtab
(dB Min. ved 100 Ohm)  		 Differential / Common
Mode Dæmpning
(dB Min.)  		 Crosstalk
(dB Typ.)		 Skema
Tx Rx 0,1 -100MHz 1-30MHz 40MHz 60MHz 80MHz 30MHz 60MHz 100MHz 30MHz 60MHz 100MHz
 TE_-300A-J 1ct:1ct 1ct:1ct -1,0 -20 -20 -18 -14 -42 -36 -33 -50 -40 -40 A
 TE_-300B-J 1ct:1ct 1ct:1ct -1,0 -22 -20 -18 -12 -42 -38 -32 -50 -40 -40 B
 TE_-300D-J
 TE_-304D-J
 TE_-305D-J		 1ct:1ct
2ct:1ct
1,89ct:1ct		 1ct:1ct
1ct:1ct
1ct:1ct		 -1,0
-1,1
-1,1		 -22
-20
-18		 -20
-20
-16		 -18
-14
-14		 -12
-11,5
-12		 -45
-42
-30		 -40
-37
-30		 -35
-33
-30		 -50
-45
-35		 -40
-40
-35		 -40
-35
-35		 D
D
D
 TE -300E-J 1ct:1ct 1ct:1ct -1,0 -18 -16 -14 -12 -42 -37 -32 -45 -40 -35 E
 TE -304F-J 2ct:1 1ct:1ct -1,0 -16 -16 -16 -12 -35 -35 -32 -40 -40 -35 F
 TE -304G-J 2ct:1ct 1:1:1ct -1,0 -16 -16 -16 -12 -35 -35 -32 -40 -40 -35 G
 TE -300H-J & H1-J 1ct:1ct 1ct:1ct -1,0 -20 -18 -18 -14 -45 -40 -35 -45 -40 -35 H
 TE -304J-J 2ct:1 1:1:1ct -1,0 -16 -16 -16 -12 -35 -35 -32 -40 -40 -35 J
 TE -300K-J & K1-J 1ct:1 1ct:1ct -1,0 -16 -13,4 -11,5 -10 -45 -40 -35 -40 -38 -35 K
 TE -300L-J 1ct:1ct 1ct:1ct -0,9 -18 -14 -12 -11 -40 -35 -30 -45 -45 -37 L
 TE -300M-J 1ct:1ct 1ct:1ct -1,0 -20 -17 -17 -14 -40 -40 -40 -40 -40 -40 M
 TE -300N-J 1ct:1ct 1ct:1ct -1,0 -20 -17 -17 -14 -40 -40 -40 -40 -40 -40 N






*
