U Port TH Interface Moduler


Kendetegn

  • tilpasset Infineon´s PEB2095 & PEB20950 og AMD&squot;s AM2095 & AM20950 chipsets
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i printterminal- og overflademonterings-pakker
  • opfylder alle internationale standarder for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C
   U Port TH Interface Moduler

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


UMF Serien - Flad Montering
UMV Serien - Vertikal Montering



UPO TH Interface Transformer Modul

Opfylder Basic Insulation Level EN60950, UL 1950 og UL 1459


Type Nummer Omsætnings-
forhold
±1%		 LP
(mH Min.)		 ^IDC
(mA)		 LL
(µH)		 CC
(pF Max.)		 DCR (Ohm per vikling) VP
(Vrms)		 Skema Dobbelte Spoler
Pri Sek LN
(mH)		 DCR
(Ohm)
UMF-130A-152 01:2,5 1 75 6 100 0,31 0,65 1.500 A 1,5 0,36


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side viklinger til Line side viklinger i parallel ved 10kHz, 100mVrms
Testspænding:   Transformer - 1,5kV i 1 sek. - Linie side viklinger i serie til IC vikling
Choke - 0,5kV i 1 sek. - vikling til vikling


Dimensioner & Skema

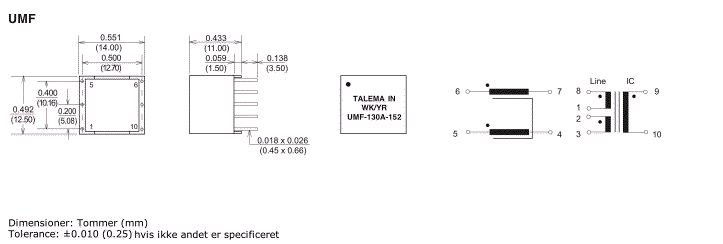

Dimensioner & Terminalforbindelser


Gå til top



Kendetegn

  • tilpasset Infineon´s PEB2095 & PEB20950 og AMD&squot;s AM2095 & AM20950 chipsets
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i printterminal- og overflademonterings-pakker
  • opfylder alle internationale standarder for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C
   U Port TH Interface Moduler

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


UPO TH Interface Transformer Moduler

Opfylder Basic Insulation Level EN60950, UL 1950 og UL 1459


Type Nummer Omsætnings-
forhold
±1% 		 LP
(mH Min.)		 ^IDC
(mA)		 LL
(µH)		 CC
(pF Max.)		 DCR (Ohm per vikling) VP
(Vrms)		 Skema Dobbelte Spoler
Pri Sek LN
(mH)		 DCR
(Ohm)
UMV-130B-172 1:1:2,5 1,7 75 6 100 0,8 2 2.500 B 1,7 0,25
UMV-130B-602 1:1:2,5 1,7 75 6 100 0,8 2 2.500 B 6 0,8


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side viklinger til Line side viklinger i parallel ved 10kHz, 100mVrms
Testspænding:     Transformer - 2,5kV i 1 sek. - Linie side vikling i serie til IC vikling
      0,5kV i 1 sek. - Primær vikling til Primær vikling
    Spole - 0,5kV i 1 sek. - vikling til vikling


Dimensioner & Skema

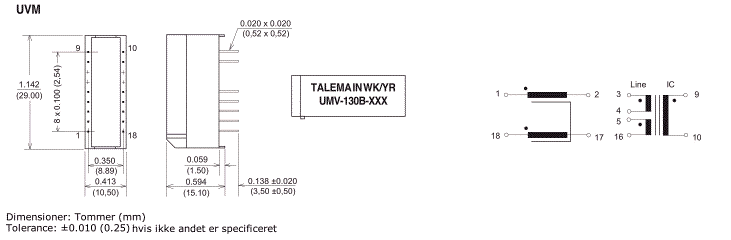

Dimensioner & Terminalforbindelser
