ISJ -Mini Interface Transformer


Kendetegn

  • designet for optimal forenelighed med alle etablerede interface IC’er
  • fortræffelig og stabil balance mellem viklinger
  • miniature overflademonteringspakning
  • opfylder CCITT.I.430 anbefalinger og svarende til nationale standarder for S-lnterface
  • produceret i ISO-9001:2000 godkendt fabrik
  • arbejdstemperatur: 0° til +70°C
   ISJ - Mini Interface Transformere

Elektriske Specifikationer ved 25°C   Standard Pakning: "Tape & Reel"


Overflademonterings- SO Interface Transformere

Type Nummer LN
(mH Min.)		 Omsætnings-
forhold		 LL
(µH Max.)		 CC
(pF Max.)		 RCUP
(Ohm)		 RCUS
(Ohm)		 VP
(Vrms)
 ISJ-100B 25 1:1 2,0 60 3,8 3,8 1.500
 ISJ-140B 25 1:2 2,0 50 4 8 1.500


Test Vilkår
Induktans (Lo):   Linie Side viklinger i serie - målt ved 10kHz, 100mV
Polaritet & Omsætningsforhold:   Terminaler 1-2:3-4:5-6:7-8=±2%
Koblingskapacitet:   IC side vikling (viklinger i serie) til Linie side viklinger i serie ved 10kHz, 100mV
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mV
Testspænding:   1,5kV i 2 Sek. - Linie side viklinger i serie til IC side viklinger i serie
Co-planaritet:   ±0,004(0,10mm)

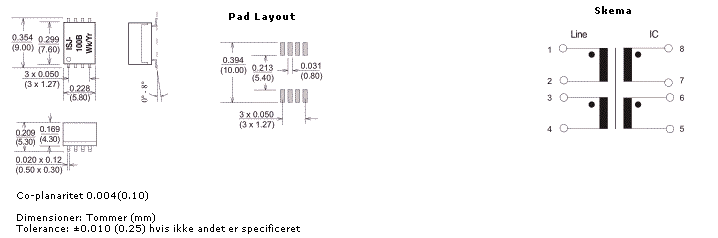

Dimensioner

Dimensioner & Terminalforbindelser
